Dalam dunia industri manufaktur dan pemeliharaan mesin, mesin bubut konvensional dengan panjang landasan (bed) 4 meter merupakan aset yang sangat vital. Mesin ini menjadi tulang punggung dalam pengerjaan komponen-komponen berukuran besar, terutama untuk kebutuhan pemeliharaan infrastruktur energi di PLN. Namun, seiring berjalannya waktu dan tingginya intensitas penggunaan, bed mesin akan mengalami keausan (wear and tear) yang berdampak langsung pada akurasi geometri pengerjaan.

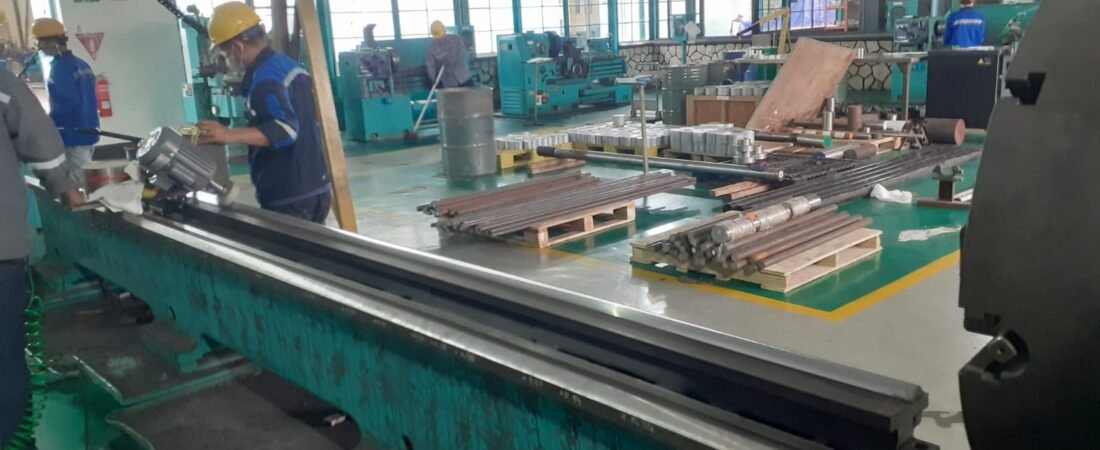

Baru-baru ini, tim teknis kami menyelesaikan proyek krusial yaitu Grinding Bed Mesin Bubut Konvensional 4 meter yang berlokasi di fasilitas PLN, Jalan Banten. Artikel ini akan membahas secara mendalam urgensi, proses teknis, hingga hasil akhir dari restorasi presisi tersebut.
Mengapa Grinding Bed Menjadi Sangat Penting?
Bed atau landasan mesin bubut berfungsi sebagai jalur pemandu utama (guideway) bagi carriage (kereta) dan tailstock. Ketika bed mengalami keausan, terjadi penurunan akurasi yang drastis. Gejala umum yang muncul meliputi:
- Ketidaksikuan (Misalignment): Benda kerja tidak lagi bulat sempurna atau mengalami tapering (menirus) saat seharusnya silindris.
- Getaran Berlebih: Keausan pada permukaan bed menyebabkan carriage tidak duduk dengan stabil, menimbulkan vibrasi yang merusak pahat dan hasil akhir permukaan (surface finish).
- Penurunan Produktivitas: Operator terpaksa melakukan kompensasi manual yang memperlambat pengerjaan dan meningkatkan risiko kesalahan manusia (human error).
Di lingkungan operasional PLN, di mana komponen mekanikal harus memenuhi standar toleransi yang sangat ketat, kondisi bed yang aus adalah hambatan besar yang harus segera diatasi.
Tahapan Proyek Restorasi di PLN Jalan Banten
Proses penggerindaan landasan mesin bubut berukuran 4 meter bukanlah tugas sederhana. Ini membutuhkan presisi tinggi dan pemahaman mendalam tentang geometri mesin perkakas. Berikut adalah tahapan yang kami lakukan:
1. Inspeksi Awal dan Pengukuran Geometris
Tahap awal dimulai dengan pemeriksaan kondisi permukaan menggunakan precision level dan dial indicator. Kami memetakan tingkat keausan di sepanjang 4 meter landasan tersebut. Seringkali, keausan terbesar terjadi di area dekat headstock di mana beban kerja paling intens.
2. Persiapan dan Pembersihan
Area kerja di PLN Jalan Banten disiapkan sedemikian rupa untuk memastikan tidak ada kontaminan yang masuk selama proses penggerindaan. Mesin dibersihkan dari coolant lama, gram besi, dan oli yang telah mengeras.

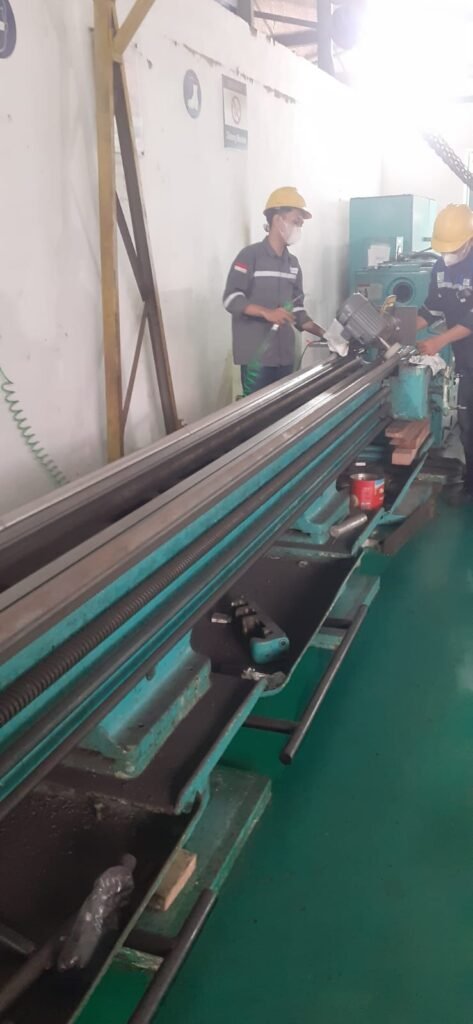

3. Proses Grinding (Penggerindaan)
Ini adalah inti dari proyek. Kami menggunakan mesin bed grinder khusus yang mampu melakukan pergerakan searah dengan akurasi mikron.
- Penggerindaan Kasar: Menghilangkan lapisan logam yang aus dan meratakan cekungan atau gundukan pada jalur bed.
- Penggerindaan Halus: Dilakukan dengan beberapa pass tipis untuk memastikan permukaan mencapai kerataan (flatness) dan kesejajaran (parallelism) yang sesuai dengan standar pabrikan aslinya.
4. Scraping (Opsional namun Penting)
Setelah proses grinding, kami melakukan hand scraping jika diperlukan pada permukaan carriage yang bertemu dengan bed. Ini bertujuan untuk menciptakan kantong-kantong oli (oil pocket) yang memastikan gerakan kereta tetap mulus (efek hidrodinamis) dan tahan lama.
5. Final Alignment dan Kalibrasi
Setelah proses fisik selesai, kami melakukan kalibrasi ulang terhadap keselarasan headstock dan tailstock terhadap sumbu landasan yang baru saja diratakan. Ini memastikan bahwa mesin bubut kembali “center” dan siap digunakan untuk pekerjaan presisi tinggi.
Tantangan dalam Proyek 4 Meter
Mengerjakan mesin dengan panjang 4 meter memiliki tantangan tersendiri, terutama terkait dengan deformasi termal. Selama proses penggerindaan yang memakan waktu berjam-jam, suhu logam bisa berubah. Kami menerapkan sistem pendinginan kontinu dan memantau suhu ruangan di fasilitas PLN tersebut agar tidak terjadi pemuaian yang mengacaukan hasil ukur.
Selain itu, stabilitas fondasi mesin sangat krusial. Sebelum grinding, kami memastikan level mesin benar-benar stabil agar tidak terjadi twist (puntiran) pada landasan yang dapat menyebabkan hasil pengerjaan menjadi tidak akurat setelah mesin dioperasikan kembali.
Hasil Akhir: Performa Baru untuk Keandalan Energi

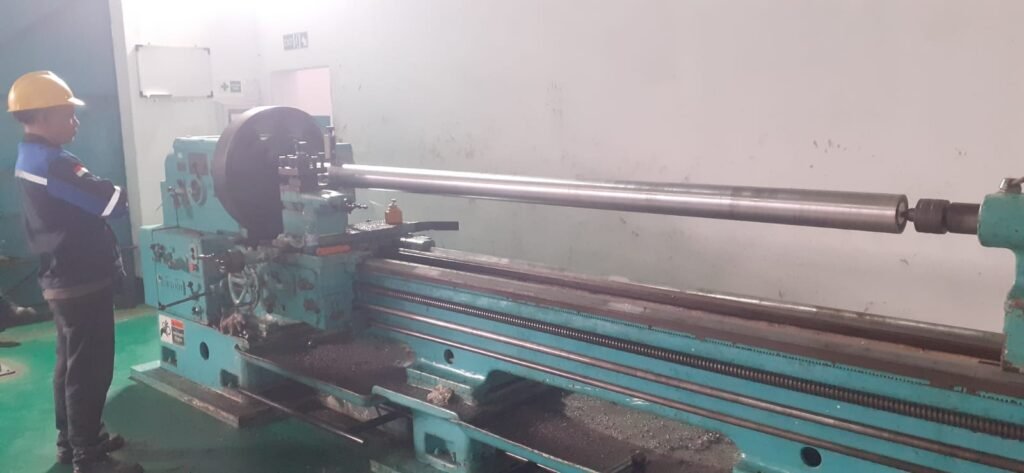

Setelah proyek restorasi selesai, dilakukan pengujian akhir dengan memotong benda kerja uji (uji test piece). Hasilnya menunjukkan bahwa tingkat toleransi kerataan berada dalam rentang di bawah 0.02 mm per meter panjang. Mesin bubut tersebut kini mampu kembali menghasilkan komponen dengan akurasi tinggi, yang secara langsung mendukung operasional pemeliharaan peralatan PLN di Jalan Banten.
Kesimpulan
Restorasi bed mesin bubut konvensional adalah solusi ekonomis dan efisien dibandingkan harus melakukan pengadaan mesin baru. Dengan melakukan grinding secara tepat, umur ekonomis mesin dapat diperpanjang hingga belasan tahun ke depan.
Bagi perusahaan atau unit industri seperti PLN yang mengandalkan peralatan berat, pemeliharaan preventif dan korektif seperti ini adalah investasi yang sangat berharga untuk menjaga kualitas pekerjaan mekanikal Anda.
